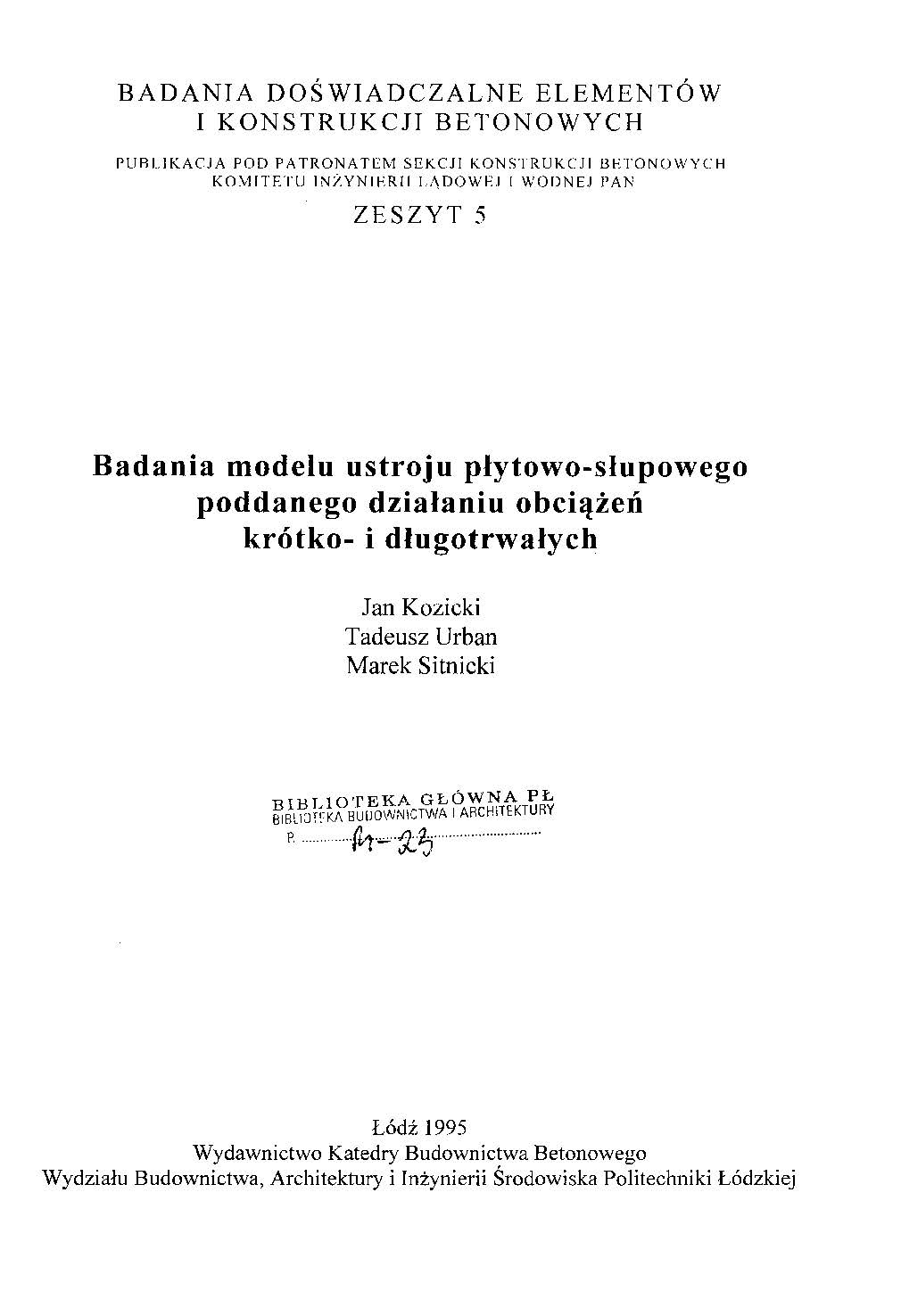

Badania modelu ustroju płytowo-słupowego poddanego działaniu obciążeń krótko- i długotrwałych

Abstract

Praca zawiera wyniki badań modelu będącego fragmentem konstrukcji płytowo-słupowej . Model wykonany w skali 1:2.5 badany był pod obciążeniem doraźnym (22 schematy obciążenia o dwóch wielkościach), obciążeniem długotrwałym oraz obciążeniem doraźnym narastającym etapowo do wartości granicznej. Podczas badań zostały pomierzone wielkości charakteryzujące pracę konstrukcji żelbetowej takie jak: • ugięcie płyty w obszarach międzysłupowych i na wspornikach, • odkształcenia zbrojenia górnego i dolnego w charakterystycznych dla konstrukcji płytowosłupowej przekrojach - podporowym i przęsłowym , • reakcje pionowe i poziome podpór modelu, • rozwarcie rys i moment ich wystąpienia. Przedstawione w pracy końcowe wyniki badań w formie graficznej i liczbowej mogą służyć jako materiał wyjściowy do analizy pracy konstrukcji płytowo-słupowej lub porównań w odniesieniu do zachowania istniejących obiektów.This report contains test results of the model which was the part of the slab-column structure. This model, made in the scale of 1 :2.5 was tested under extemporary load (22 loading schemes of two magnittides ), and also under long-term load and immediate load increasing step by step until the ultimate value. During the test the following parameters, which characterize the work of the concrete structure, were measured: • the detlection of the slab in the zones between columns and at cantilever, • the strains of the upper and bottom reinforcement in the characteristic for slab-column structure cross-sections - at the support and in the middle of the span, • vertical and horizontal reactions at the supports of the spec i men, • the crack width and the moment when cracks appear. The finał test results presented in this report in the graphic and numerical form can be useful as the initial materiał for the analysis of the slab-column structure work and also for the comparison regarding the behaviour of the existing objects.
