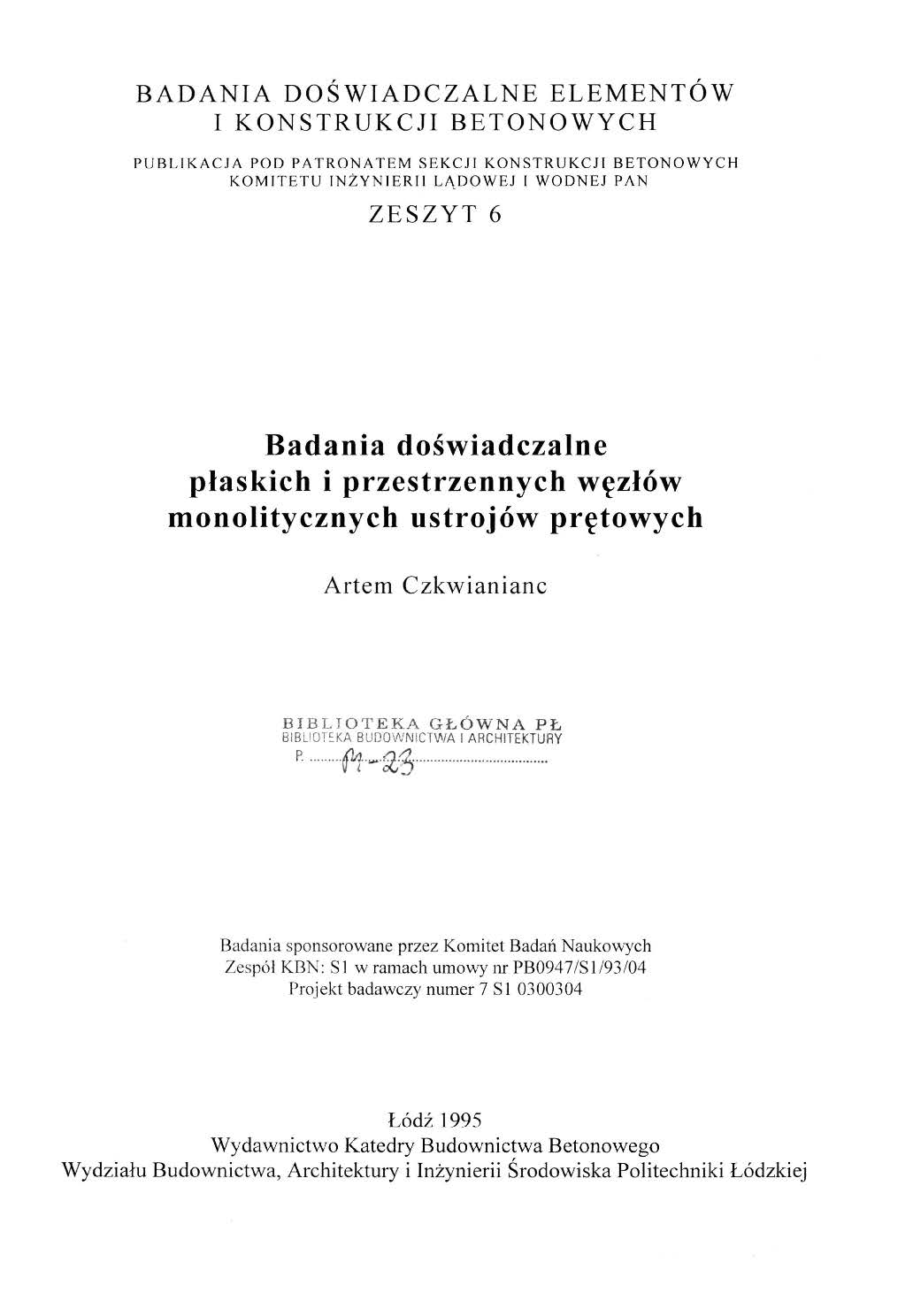

Badania doświadczalne płaskich i przestrzennych węzłów monolitycznych ustrojów prętowych

Abstract

W pracy tej przedstawiono badania węzłów belka-słup w monolitycznych konstrukcjach ramowych. Ogółem zbadano 12 elementów płaskich i 4 przestrzenne tzn. z belkami poprzecznymi. Parametrami zmiennymi w badaniach były: • siła normalna działająca na górnej gałęzi słupa - dwie wartości 50 i 225 kN, • stopień zbrojenia na zginanie rygla - Ps= 0.0077 i 0.0127, • ukształtowanie zbrojenia w obszarze węzła elementu - pięć różnych sposobów, • wytrzymałość betonu, projektowana - 20, 35 i 50 MPa. Podczas obciążania elementów były prowadzone pomiary odkształceń na powierzchni betonu, pomiary przemieszczeń osi geometrycznych elementu oraz obserwowano rozwój zarysowania i mierzono szerokości rozwarcia wszystkich rys. Przeanalizowano wpływ ukształtowania zbrojenia, wpływ wytrzymałości betonu i wielkości siły normalnej w górnej gałęzi słupa na zachowanie złączy.In this paper results of experimental tests of beam-column joints of R.C. frames are presented. In generał 12 fiat members and 4 with transverse beams were tested. The design variables were: • the normal force applied on top column - two values 50 and 225 kN, • the ratio of bending reinforcement for beam - two values Ps= 0.0077 and 0.0127, • the shape of reinforcement in joint area - five different shapes, • concrete strength, designed - 20, 35 and 50 MPa. During tests strains on surface of concrete, displacements of geometrical axes were measured and crack pattern was observed. Influence of reinforcement shape, strength of concrete and level of normal force in top column and behaviour of joints was analyzed.
